測量UAV販売

産業UAVコンサルティング販売

PHANTOM4 PRO RTK

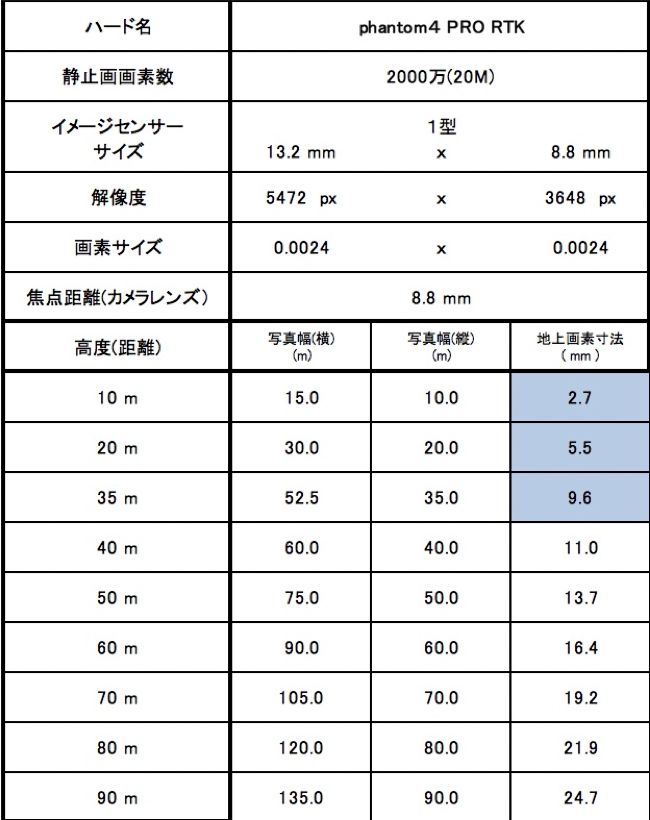

カメラスペック/地上画素寸法/撮影高度

クリックで拡大

Phantom4 Pro RTK 上記計算を見ると地上画素寸法1cmを満たせる飛行高度は35Mまでになります。画角からすると1ha辺り縦90横60ラップで約130枚、大規模な現場ではPCスペックが良いものが必要になってきます。また、現在のUAV写真測量には評定点、検証点の設置が記載されており、RTKスペック上少なく時間短縮をうたわれていますが問題があります。
また、Phantom 4 RTKに保存されるExif情報が、楕円体高保存になっており。保存されるExif情報を変換する必要があります。ジオイド高を調べるためには国土地理院のサイトからデータを取得し、ジオイド高を計算する必要があります。その際に「緯度経度⇔世界測地系の変換」、「緯度経度情報の10進法⇔60進法変換」等、様々な変換作業が必要となります。

Inspire2

詳しくはこちらをクリック

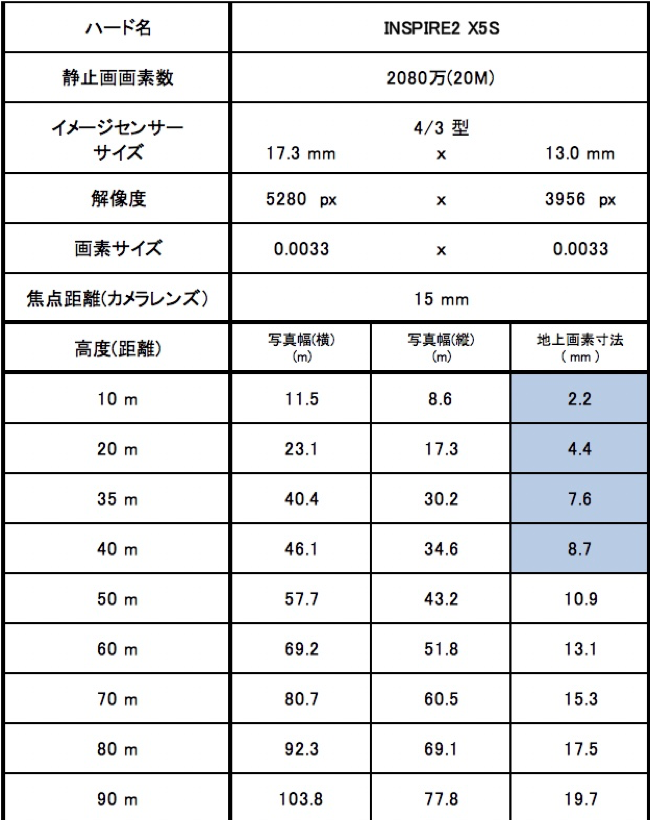

カメラスペック/地上画素寸法/撮影高度

クリックで拡大

Inspire2機体に取り付けられるカメラは、Zenmuse x4s/x5s/x7になり上記データはx4sを元に算出してあります。x4sは焦点距離(レンズ)18mmで、高度40m地上画素寸法8.7mm。高度45mで地上画素寸法9.8mmmまで精度がでます。x5s・x7カメラは焦点距離(レンズ)が変更できるタイプのカメラです。焦点距離を変更できれば高度を高くあげることができます。

Matrice300 RTK

画像見出し

画像の説明を入力してください(フォントが小さく設定された文章です)

Inspire2・Matrice210機体に取り付けられるカメラは、Zenmuse x4s/x5s/x7になり上記データはx4sを元に算出してあります。x4sは焦点距離(レンズ)18mmで、高度40m地上画素寸法8.7mm。高度45mで地上画素寸法9.8mmmまで精度がでます。x5s・x7カメラは焦点距離(レンズ)が変更できるタイプのカメラです。焦点距離を変更できれば高度を高くあげることができます。

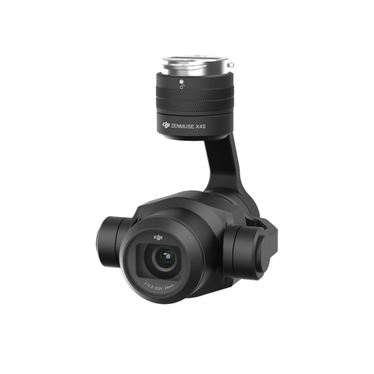

Zenmuse x4s

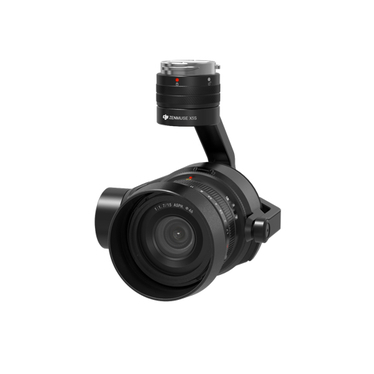

Zenmuse x5s
標準は15mmレンズ付属
対応単焦点レンズ
Olympus M.Zuiko 12mm/2.0 (バランスリング付き)
Olympus M.Zuiko 17mm/1.8 (バランスリング付き)
Olympus M.Zuiko 25mm/1.8
Olympus M.Zuiko 45mm/1.8

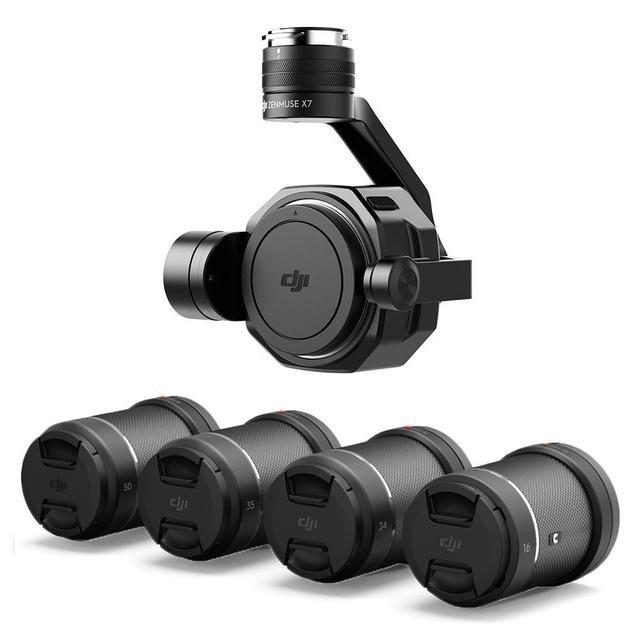

Zenmuse x7
対応単焦点レンズ
DJI DL 24mm F2.8 LS ASPH(レンズフードおよびバランスリング/フィルター含む)
DJI DL 35mm F2.8 LS ASPH(レンズフードおよびバランスリング/フィルター含む)
DJI DL 50mm F2.8 LS ASPH(レンズフードおよびバランスリング/フィルター含む)

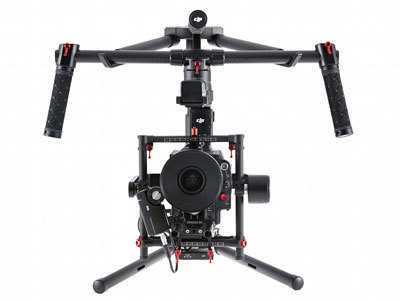

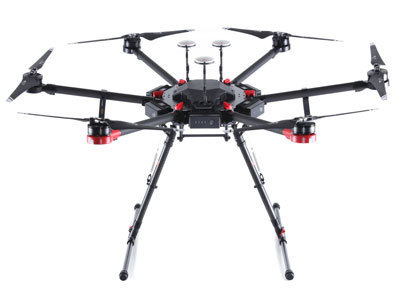

Matrice600 Pro+Ronin-MX

画像見出し

画像の説明を入力してください(フォントが小さく設定された文章です)

Matrice600はカメラ搭載ジンバルが付属しておらず、カメラを取り付けるのにはRonin-MXが必要になります。Ronin-MXは測量用途ではsony,panasonic,canonカメラが取り付け可能で、高画素カメラによって高高度、広範囲の写真撮影が可能となります。

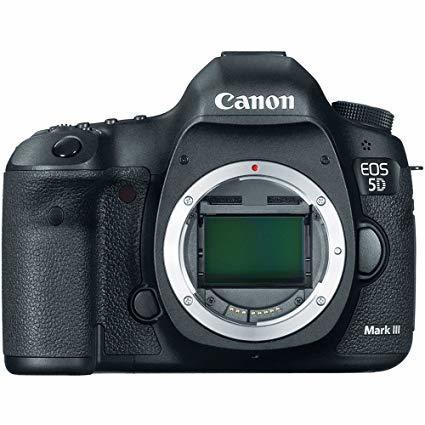

Canon 5D

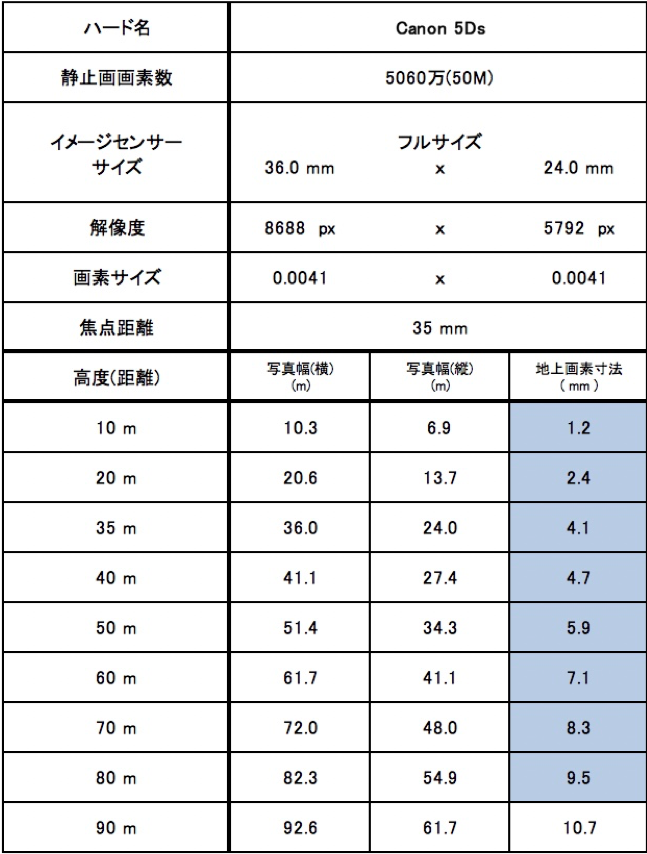

カメラスペック/地上画素寸法/撮影高度

クリックで拡大

Canon 5Ds イメージセンサーフルサイズ36mm×24mm 焦点距離(レンズ)35mmで高度80m地上画素寸法9.5mm広範囲撮影に向いています。しかし、画素数が50Mですと画像処理に時間がかかりますので、高スペックPC向きの機種および大型カメラのため重量があり機体バッテリーの消耗が早くなってしまうデメリットがあります。

Sony α7R

カメラスペック/地上画素寸法/撮影高度

クリックで拡大

Sony α7R業界でよく使われているミラーレス一眼機種になります。ただし現在発売機種はα7RⅡ.α7RⅢになり4240万画素の高スペックになっております。イメージセンサーフルサイズ36mm×24mm 焦点距離(レンズ)35mmで高度80m地上画素寸法9.8mm広範囲撮影に向いています。ミラーレスのため小型化されておりUAVには向いている機種です。

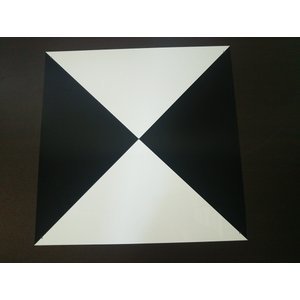

対空標識(GCP)

UAV ドローン 対空標識 450×450mm 20枚セット UAV写真測量用に

セット内容:対空標識×20枚
寸法:450×450mm 厚み 1mm
穴は中央と4角 3mmφ
材質:プラスチック板
