UAV3次元測量1日トレーニング
～座学中心ではない現場で使える実践中心講座～
三次元測量が初めての方を対象に、UAVの撮影計画から自立飛行、データ解析、オルソ画像および3次元画像/点群データ作成までの一連の作業をフィールドで実践を通じて技術を習得していただきます。
当面の間、新型コロナウイルス感染拡大防止対策の為、受講人数制限を実施の上開催させていただきます。
開催はご予約制で1名から随時開催しておりますので、講習日程などご遠慮なくお問い合わせください。
★測量協会様、企業様など団体出張講習も実施しております。お問い合わせ下さい
UAV３次元測量講座詳細
UAVの基礎講座
UAVの注意点、飛行させてはいけない場所、自動航行時アクシデント発生した場合の対処法など、飛行経験300時間以上の講師が、UAVの概要、安全、日常点検およびUAVを用いた写真測量の概要等を座学にて説明いたします。
- これだけは知っていてほしいUAV基礎知識
- これを知っているだけで墜落を90％防げる方法とは?
- この場所でフライトしても大丈夫？UAV測量の注意点
- フライト毎に実施してほしい日常点検の方法とは？
計測精度に左右される必要なポイント！
必要な計測性能及び測定精度
必要な性能は、撮影計画に従って撮影する際の地上画素寸法が 10mm/画素以内を確保できる こととし、インターバル撮影または遠隔でシャッター操作ができることを示すメーカカタログあ るいは仕様書を施工計画書の添付資料として提出すること。 つまり、UAVに搭載するカメラについて、(1)計測性能は地上画素寸法が1画素あたり1cm以内(2)測定精度プラスマイナス5cm以内と定めています。
クリックで拡大

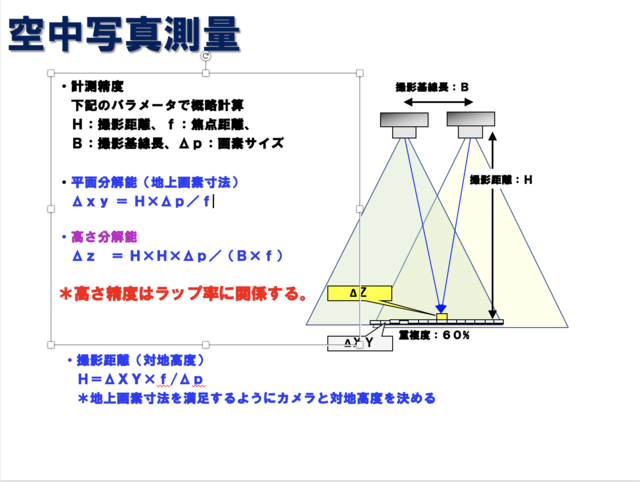

- カメラキャリブレーション
- 飛行高度、地上解像度、高さ分解能
- 露出、感度、シャッター速度、絞り
- 被写界深度
- 絞り回折現象(絞りすぎはNG)
撮影計画作成

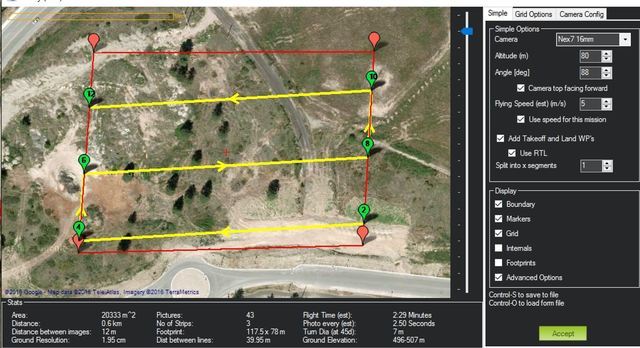

DJIの自動航行アプリGS PROを問わず、MissionPlanner,Litchi,Ugcsなどのソフトを用いて3次元計測に必要な写真を取得するためのオーバーラップ設定、ルート設定、カメラ設置などを行ない、ラップ率（写真の重なり率）はどのくらいの設定が必要なのか、でカメラのAUTOモードでの不具合発生事例、対処法、天候での設定方法などを説明いたします。
mission Planner
- 写真の重なり率(オーバラップ)設定とは？
- 地上レーザorUAVどちらにするか判断基準とは？
- 壁際の直下をUAVで写真測量する方法とは？
- 風向を考慮した飛行ルート設定とは？
- Phantom4Proカメラで十分な精度がでる方法とは？
- 撮影を失敗してしまうAUTOモードとは？
- シャッタースピード優先？F値とは？

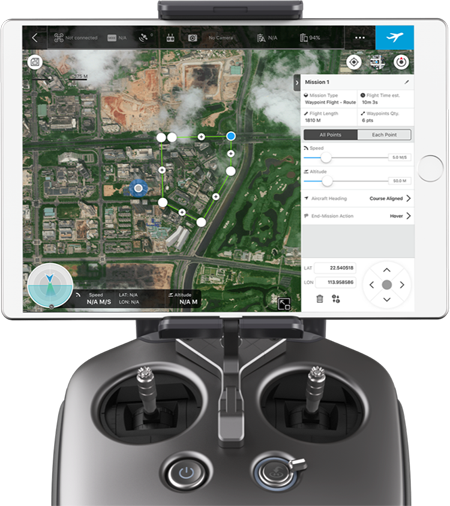

自動飛行撮影〜実習〜
実際にPhantom4を用いてGS PROで作成した飛行ルートで自動飛行を行い、飛行中のエラーが発生した時の対処法を実際に経験していただき、3次元計測に必要な写真撮影を行います。
DJI GS PRO
- 必ずして実施して欲しい、自動飛行に入る前に必要な事前準備とは
- 自動飛行中の危険とは
- 自動飛行中の危険回避の方法とは
- 危険回避後のルート再設定方法とは

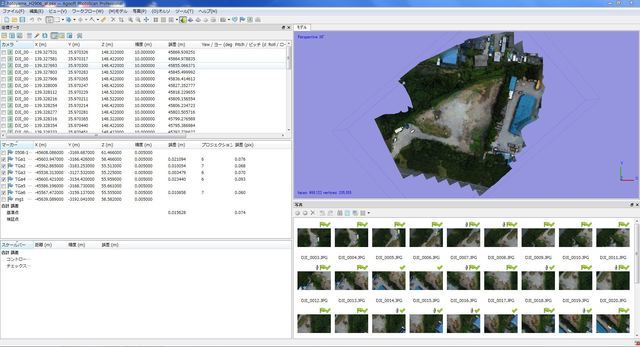

Metashapeを用いた３次元形状復元実習
撮影した写真をMetashapeに取り込み写真解析・点群作成・オルソ画像作成を行います。
～一般的なワークフローの習得～
画像見出し
- 写真の読込み
- 写真のアライメント
- 高密度ポイントクラウドの構築
- メッシュの構築
- テクスチャーモデルの構築
- その他
